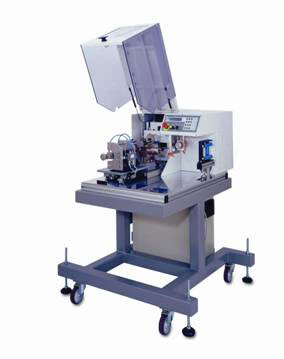

Automatische Schneidemaschine
SM 4000 für geschlitzte Wellrohre
Die elektropneumatische Schneidemaschine SM 4000 schneidet
geschlitzte Wellrohre in den Nennweiten 4,5 – 26 mm ( optional auch
bis 40 mm ) exakt auf dem „Wellenberg“ .
Bei der Bearbeitung von Wellrohren kommt es besonders auf den
präzisen und Wiederholgenauen Schnitt auf dem Wellenberg an. Die SM
4000 leistet diese Anforderung, präzise, wiederholgenau und schnell.
Besonders geformte Zahnräder sorgen für den Vorschub des Wellrohrs
während ein Laserstrahl die Vorschubposition abtastet und die Position
präzise auf 0,1 mm regelt.
Erst wenn der Wellenberg punktgenau erreicht ist, erfolgt der
Schnitt durch das Wellrohr, blitzschnell, gratfrei und bis zu 150 mal
pro Minute.
Zur SM 4000 gehören für jeden Wellrohrdurchmesser, als
Zubehörteile, individuell angepasste Positionierzahnräder sowie
Führungsbuchsen inklusive Schneidemesser, damit für jeden Wellrohrtyp
die erforderliche Präzision gewährleistet ist
Besondere Produktvorteile und Bedienung
- perfekter Schnitt auf dem „Wellenberg“ durch patentiertes
Lasererkennungssystem
- Positioniergenauigkeit 0,1 mm
- robuste Aufbau
- einfache Bedienung über Folientastatur
- Programmspeicher
- fahrbare Bauweise zum flexiblen Einsatz an verschiedenen
Standorten
- regelbaren Geschwindigkeit bis 120 m/min
- automatischer Stopp bei erreichter Stückzahl und Materialende
Technische Daten
| Wellrohre |
Nennweite 4,5 – 26 mm (optional – 40 mm) |
| Schnittleistung bei Länge |
100 mm 136 Stck./min
500 mm 100 Stck./min
1.000 mm 86 Stck./min
5.000 mm 28 Stck./min |
| Schnittlängen |
5 mm – 100 m |
| Auflösung |
0,1 mm |
| Vorschubgeschwindigkeit |
0,5 - 60 m / min |
| Schnittkraft |
2.200 N bei 6 bar |
| Schnittleistung |
max. 350 Schnitte / min |
| Elektrische Anschlußspannung |
230 V / 50 Hz |
| Druckluftanschluß |
6 bar |
| Druckluftbedarf |
ca. 2 ltr. / Hub bei 6 bar |
| Abmessungen L x B x H |
1.230 x 1.150 x 1.400 mm |
| Gewicht kompl. |
ca. 300 kg |
Zubehöroptionen
- Abwickler für Wellrohre als Ring- oder Kartonware
- Tintenstrahldrucker / Heißprägegeräte
- Materialableger
- Arbeitstische
|
