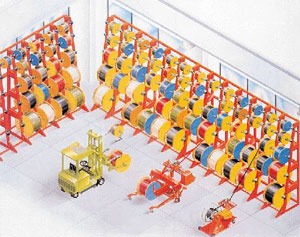

Kabelregale in verschiedenen Abmessungen
Zurück
A | B | C | D | E | |

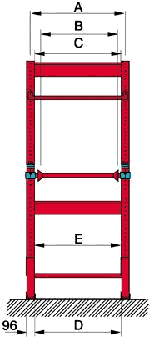

| Artikel | Querver-bindungen | Trommel-durchmesser | Nutzbreite | Innenbreite | Aussenbreite | RT8-9 | 870 | 900 | 770 | 774 | 780 | RT8-12 | 1.070 | 1.200 | 970 | 974 | 980 | RT8-14 | 1.270 | 1.400 | 1.170 | 1.174 | 1.180 | RT8-16 | 1.370 | 1.600 | 1.370 | 1.374 | 1.380 | RT8-18 | 1.690 | 1.800 | 1.590 | 1.594 | 1.600 | RT8-20 | 1.790 | 2.000 / 2.500 | 1.690 | 1.694 | 1.700 |
|
Abtrommelgestell für Trommeln mit mehr
als 1600 mm bis maximal 2600 mm Durchmesser,
und schwerer als 2500 Kg bis maximal 5000 Kg. Tragkraft pro
Träger 10 Tonnen. |
|
|

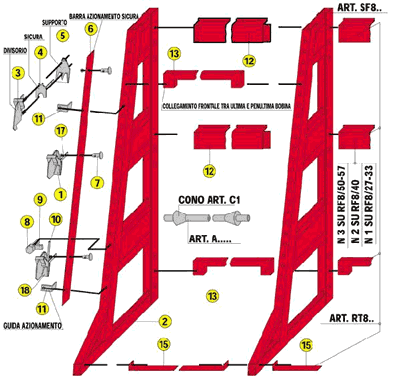

Regalbestandteile
SEITENTEILE | Artikel | Höhe mm |
Gewicht kg | Trommel- durchmesser max. mm |

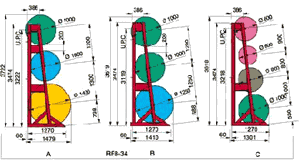

Tragkraft max. kg | RF8-27 | 2.730 |
32 | 1.600 | 7.000 | RF8-34 |
3.400 | 39 | 1.600 | 7.000 |

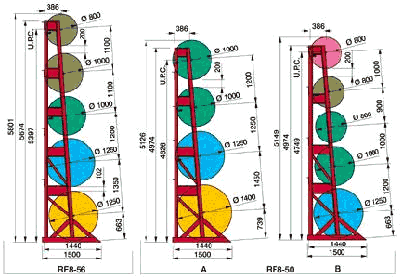

RF8-41 | 4.100 | 46 | 1.600 | 7.000 |
RF8-50 | 4.948 | 58 | 1.600 | 7.000 |
RF8-56 | 5.620 | 63 | 1.600 | 7.000 |

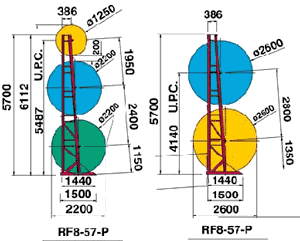

RF8-27 P | 2.730 | 65 | 2.500 |
10.000 | RF8-57 P | 5.700 | 125 |
2.600 | 10.000 |
TROMMELACHSEN | Artikel | Länge mm | Gewicht kg | Achsdurch-messer mm | A-9 | 845 | 6,5 | 48 | A-12 | 1.045 | 8 | 48 | A-14 | 1.245 | 11,5 | 48 | A-16 | 1.345 | 14,5 | 60 | A-18 | 1.665 | 27,5 | 60 | A-20 | 1.765 | 57 | 76 |
QUERVERBINDUNGEN | | | RT8-9 | RT8-12 | RT8-14 | RT8-16 | RT8-18 | RT8-20 | für RF8 / ... | Abstand zwischen den Seitenteilen mm | 870 | 1.070 | 1.270 | 1.370 | 1.690 | 1.790 | 27 | kg | 12 | 15 | 17 | 20 | 24 | 25 | 34 | kg | 12 | 15 | 17 | 20 | 24 | 25 | 41 | kg | 15 | 19 | 21 | 25 | 30 | 32 | 50 | kg | 18 | 23 | 26 | 30 | 36 | 38 | 56 | kg | 18 | 23 | 26 | 30 | 36 | 38 | Trommeldurchmesser max. mm | 900 | 1.200 | 1.400 | 1.600 | 1.800 | 2.000 / 2.500 |
|
|
BREMSE ART.
FR 1
Bremse für
Achse Typ A
Abmessungen |
A |
100 |
B |
100 |
H |
242 |
Gewicht kg. |
2,3 |
|
|
TROMMELHALTERUNG ART. SF 8
Trommelhalterung mit Sicherheitssystem
bei
Trommelrotation und Abwickeln
Art. |
SF 8 |
SF 8 P |
Abmessungen |
A |
100 |
100 |
B |
100 |
100 |
H |
200 |
250 |
Gewicht kg. |
2,8 |
3,8 |
|
|
