Crimpmaschine

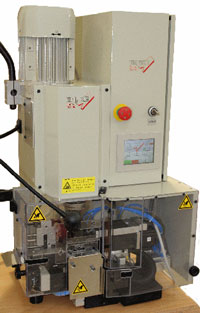

STRIPMATIC 740
Crimppresse mit vollprogrammierbarer Abisoliervorrichtung und
Touchpanel
Die STRIPMATIC 740 ist eine anwenderfreundliche Crimppresse mit
integrierter Abisoliervorrichtung. Leichtes Handling dank
Touchpanel mit farbigem Display und motorisch angetriebenen
Achsen.
Alle Abisolierparameter, wie Abisolierlänge, Drahtquerschnitt,
Einschneidtiefe, Nullschnittlänge, Messerrückstellung und
Überstand der Litze sind bequem über das Touchpanel einzugeben.
Die eingegebenen Parameter sind speicher- und somit schnell
wieder abrufbar.
Eine Fahrwegoptimierung ermöglicht kürzeste Zykluszeiten. Bei
der Parametereingabe wird einfach die Ausführung des
Crimpwerkzeugs (Längs- oder Quertransport) gewählt (optional mit
automatischer Crimpwerkzeugerkennung). Dadurch fahren die
Abisoliermesser den kürzesten Weg aus dem Crimpbereich.
Integrierte Absaugung für die Abisolierreste mit
Auffangbehälter.
Die Abisoliermesser sind sehr kompakt und ineinander geführt.
Die Abisoliermesser liegen somit immer exakt über- und
aneinander. Das Abisoliermesserpaket ist in einer Minute
gewechselt.
Die STRIPMATIC 740 überzeugt auch durch ihre
Benutzerfreundlichkeit. Fehler werden in Klartext angezeigt.
Ventile können über das Touchpanel auf Funktion geprüft werden.
Im Einrichtbetrieb werden alle Funktionen im Step-Mode
nacheinander ausgeführt.
Besondere Produktvorteile und Bedienung
- Einfache Handhabung
- Touchpanel mit farbigen Display
- Abisolierparameter frei programmierbar
- Speicher für 100 Kabeltypen
- Der Leiter bleibt während der Bearbeitung in
Position, wodurch fehlerhaft angeschlagene Kontakte durch nachschwingende Leiter vermieden werden
- Stripper motorisch angetrieben
- Abisolierparameter sind speicher- und wieder abrufbar
- Parameter sind mit Kennwort vor ungewollter Änderung geschützt
- Fahrwegoptimierung
- verschiedene Zählerfunktionen (Stück- und Lebenslaufzähler)
- Schleichgang (Links- / Rechtslauf) zum Einrichten mit
Grundstellungsanzeige
- Crimpgeschwindigkeit stufenlos einstellbar, sowohl
Produktions-
als auch Einrichtgeschwindigkeit
- Querschnitte von 0,05 mm² – 2.5 mm² können verarbeitet werden
- hervorragend geeignet für mehradrige Mantellleitung mit kurzer
Abmantellänge
- Messerrückstellung und Nullschnitt sind frei wählbar
- Integrierte Absaugeinrichtung für Abisolierreste
- mechanischer Zwangsabstreifer für Abisolierreste an den
Abisoliermessern
- Maschinenleuchte
|
Display: Hauptmenü
Display: Parametereingabe |
Technische Daten
Presskraft |
20 kN |
Leiterquerschnitt |
0,05 - 2,5 mm²(optional bis 4mm²) |
Abisolierlänge |
1,5 - 14 mm |
Nullschnitt |
frei programmierbar |
Hub |
41 mm |
UT |
135,78 mm |
Antriebsleistung |
0,75 kW |
Netzanschluss |
230 V, 50 - 60 Hz |
Druckluftanschluss |
6 – 8 bar |
Taktzeit |
variabel ca. 0,8 s bei Standardanwendungen |
Geräuschpegel |
ca. 68 dB |
Abmessungen |
(B x T x H) 560 x 540 x 840 mm (ohne
Spulenarm) |
Gewicht |
ca. 130 kg |
Optionen STRIPMATIC 740
automatische Crimpwerkzeugerkennung für Fahrwegoptimierung,
Crimpkraftüberwachung (verschiedene Ausführungen zur Auswahl)
Kit für kurze Abmantellänge
externer Kontaktstreifenschneider
Kontaktstreifenöler
Papieraufwickler
Crimphöhen-Feinstellung (± 1 mm, 0.01 mm rastend)
3-Wege-Leiterklemmung,
- optimiertes Einlegen (Klemmbacken sind nur etwas weiter
geöffnet wie Leiterdurchmesser)
- Klemmbacken geschlossen
- Weites Öffnen der Klemmbacken zum leichten Entnehmen des
kontaktierten Leiters
zusätzliches Pneumatikventil, zum Ansteuern von Drittwerkzeugen
mit pneumatischem Vorschub
|
