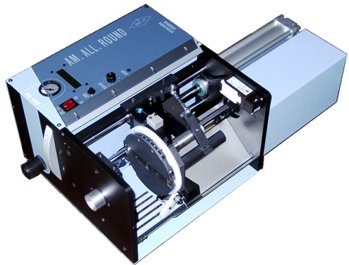

Abmantel- und Abisoliermaschine
AM.ALLROUND
Elektro-pneumatische Abisolier-
und Abmantelmaschine
mit rotierendem Messerkopf zur Bearbeitung
rotationssymetrisch aufgebauter
Kabel von 2 – 24 mm Durchmesser.
Für Litzen, Leitungen, Kabel und –
je nach Beschaffenheit – auch für Koaxialleitungen.
Es lassen sich problemlos auch extrem
schwierige Isolationen abisolieren, deren Bearbeitung
mit herkömmlichen Klemm-Schneidverfahren
nur unzureichend oder gar nicht möglich ist.
Besondere Produktvorteile und Bedienung
- rotierender Messerkopf auch
für schwierige Isolationen,
wie PUR, Gummi etc.
- als Koaxmaschine in Kombination
mit Automaten einsetzbar
- kurze Kabel (ab 55 mm + Abisolierlänge) bearbeitbar
- kein Messerwechsel bei Einsatz von Flachmessern
- kurze Rüstzeiten
- frei wählbare Rotationsdauer des
Messerkopfes zwischen o,3
bis 3 sek.,
- Sensorauslösung
- seitliche Abfallentsorgung
- stufenlos einstellbare Leiterquerschnitte
- Kabelführung im Führungsrohr
- stufenlos einstellbare Klemmkraft
- Düsen- und V-Messer als Sondermesser lieferbar
- LCD-Anzeige
|
|
Technische Daten
Abmantel- und Abisoliermaschine AM.ALLROUND
Abisolierdurchmesser |
ca. 2 - 24 mm |
Leiterquerschnitt |
stufenlos einstellbar |
Auslösung |
über Sensor |
Klemmkraft |
stufenlos einstellbar |
Abmantellänge
(Vollabzug) |
stufenlos einstellbar 5 - 160 mm |
Teilabzug |
bis 300, 400 und 1.000 mm |
Zykluszeit |
ca. 2 – 5 sek. |
Luftverbrauch |
4,1 ltr.,bei 160 mm
Abisolierlänge und 6 bar |
Elektrischer Anschluss |
230 V / 50 - 60 Hz |
Druckluftanschluss |
6 bar |
Abmessungen
(L x B x H) |
635 x 380 x 260 mm |
Gewicht |
ca. 29 kg |
Inklusive:
1 Paar Flachmesser zum Abisolieren bzw. Abmanteln
3 Führungsrohre Innendurchmesser 8, 16 und 25 mm
Zubehör
- Flachabisoliermesser
- Flachmesser mit Zentrierung
- Düsenmesser
- V-Messer
Weiteres Zubehör und Optionen wie Sondermesser,
längerer
Anschlag, etc. auf Anfrage. |
