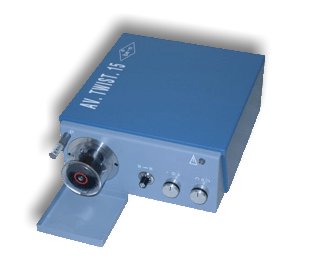

Abisolier- und Verdrillmaschine AV.TWIST.15
Elektrische Abisolier- und Verdrillmaschine
für Litzen und
Leitungen mit
Querschnitten von 0,14 – 4,0 mm² bzw.
bis 4,5 mm Außendurchmesser und einer Abisolierlänge
von 1,5 - 15 mm.
Der Abisoliervorgang wird über einen
Mikroschalter direkt durch
den
abzuisolierenden Leiter
ausgelöst.
Der Abisolierkopf ist so konstruiert,
dass die Messer stets
linear aufeinander zufahren,
dies führt zu sauberen
Abisolier- und Verdrillergebnissen.
Besondere Produktvorteile und Bedienung
- lineare Zustellung der Messer und Zentrierung
- keine auswechselbaren Zentrierungen notwendig
- Rotationsparaboloid statt
Konus für optimalen Verlauf der
Kraftkennlinie
- einfacher und schneller
Zugang zu allen Bedienelementen
- Federandruck der Zentrierung einstellbar
- Abstand Messer – Vorderkante Abdeckhaube nur 6,5 mm,
dadurch ist die Bearbeitung
sehr kurzer Leitungsenden möglich
- verschiedene Messertypen einsetzbar
- einfaches Entkoppeln der Funktion
„Abisolieren" und
„Verdrillen"
- einfaches, schnelles und genaues (+/- 0,1mm)
Einstellen der
Abisolierlänge – auch bei
laufender Maschine möglich
- genaue Einstellung auf den
Litzendurchmesser mittels
Mikrometerschraube
- gute Entsorgung der Abisolierreste
|
|
Technische Daten
Abisolier- und Verdrillmaschine AV.TWIST.15
Abisolierbereich |
0,14 – 4,0 mm² |
Abisolierlänge |
1,5 – 15 mm |
Betriebsspannung |
230 V / 50 - 60 Hz |
Leistungsaufnahme |
ca. 30 W |
Taktzeit |
einstellbar
0,3 bis ca. 3 sek. |
Schallpegel |
< 60 dB(A) |
Abmessungen
(BxTxH) |
242 x 261 x 127 mm |
Gewicht |
ca. 7,9 kg |
|
