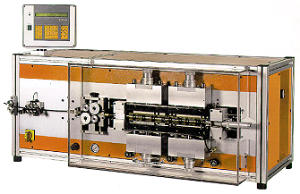

Isomat 12/360
Elektropneumatische Doppelkopf-Abläng- und Abisoliermaschine für
Litzen-, Drahtseil- und Kabelbearbeitung bis Durchmesser 12mm.
Besondere Produktvorteile und
Bedienung
- Robuster mechanischer Aufbau, dadurch gut geeignet für große
Stückzahlen
- Pneumatische Schneid- und Abisoliereinheit
- Speicher für 99 Datensätze bzw. Programme
- Dateneingabe über benutzerfreundliche Folientastatur
- Kabelüberwachungsautomatik
- Überwachung von Zusatzgeräten (Zuführgerät, Ableger) bei
Störung erfolgt automatisches Abschalten aller Geräte
- Position von bis zu zwei Zusatzgeräten (z.B.
Zwischenabisolieren und Bedrucken) über Software anwählbar
|
 |
|
Technische Daten
| Abisolier- bzw. Abmantellänge |
max. 360 mm |
| rechts über Programmteilstrecke |
180 mm oder beliebig bis 2.000 mm links 180 mm |
| Materialdurchmesser |
max. 12 mm |
| Schneidköpfe |
2 Stck. |
| Schneidlänge vorwählbar |
1 – 99.999 mm |
| Stückzahl vorwählbar |
1 – 99.999 |
| Bündelzähler |
1 – 999 |
| Transportgeschwindigkeit |
0 – 100 m/min |
| Elektrische Anschlussspannung |
230V/50Hz |
| Druckluftanschluss |
6 bar |
| Schnittstellen |
Vorschub, Ableger, Start/stop |
| L x B x H |
1.220 x 600 x 780 mm |
Lieferumpfang
Schneidmessersätze, zwei Messerblöcke entsprechend der
gewünschten Abisolierlängen,
sowie entsprechende Abisoliermesser für ein Kabel nach Wahl.
Zubehör für Isomat 12/360
- Messerblock (offene Ausführung)
- Kabelführungshülsen zum Einstecken in den Messerblock
- Ein- und Auslaufrohr
- PVC-Halter für Führungshülsen
- Stützmesser
- Formmesser
- V-Radius, Oval- und V-Formmesser
- Schneidmesser
- Untergestell
Ink-Jet-Modul bestehend aus:
- Alu-Gestell mit Grundplatte und Führungsbahn
- Führungsrollen
- Ink-Jet-Kopfhalter X,Y,Z-verstellbar
- Drehgeberaufnahme
|
